El controlador de montaje en mamparo 8072D ofrece control de posición de válvulas accionadas eléctrica o electroneumáticamente. El controlador 8072D se utiliza principalmente con la válvula de control de temperatura AMOT tipo G.
Nota: Este producto reemplaza al modelo 8063.
Características y ventajas
Tipo de controlador: | PID totalmente configurable con filtrado digital y conjuntos de parámetros seleccionables |
Entrada: | Entrada de sensor universal RTD de 2 o 3 hilos, TC, 4-20mA seleccionable |
Rango de detección de entrada: | Seleccionable según sea necesario Máximo de -200 a +850 °C (de -328 a 1562 °F) Configuración típica: de 0 °C a 120 °C |
Suministro: |
93 a 263 VCA, 48 a 63 Hz 13 VA máx. |
Precisión de entrada: | RTD dentro de 0.05% TC dentro de 0.25% 4-20mA y 0-10V dentro de 0.1% |
muestreo de entrada: | Intervalo de 50 a 250 ms (configurable por el usuario) Resolución dinámica de hasta 16 bits |
Ambiental: | De 0 a +50 °C en funcionamiento de -40 a +70 °C (40 - 158 °F) de almacenamiento HR < 90% (sin condensación) |
Relés de estado sólido |
Conmutación de cruce por cero, optoaislada, nominal 50A (4758L001) Clasificación |
Aplicaciones
El controlador de montaje en mamparo 8072D se puede utilizar en motores, turbinas, cajas de engranajes e intercambiadores de calor para las siguientes aplicaciones:
Operación
8071D

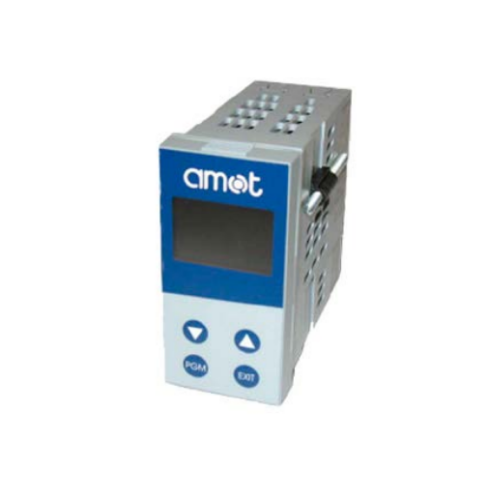

El 8071D es un controlador PID universal para usar con la gama de válvulas G de accionamiento eléctrico AMOT. El 8071D es un controlador independiente de montaje en panel, diseñado para usarse con relés de estado sólido (SSR) separados.
8072D
El 8072D es un panel independiente que incorpora el controlador 8071D. El 8072D se compone del controlador 8071D y dos SSR, precableados en un gabinete a prueba de salpicaduras de montaje en pared aprobado para IP65.
Fabricante | Amot |
---|---|
País | |
Número de pieza | 8072D920R |
