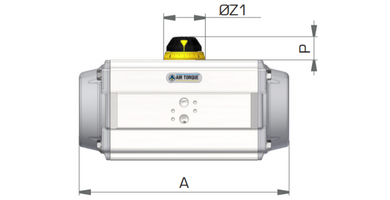

PT 350 U
Pieza inicial: cámara octileana montada para el ajuste estándar del tope de desplazamiento
K: cámara octicámara montada para la capacidad de bloqueo (el ajuste de recorrido está limitado a +/- 5°)
Pieza en blanco: para actuador estándar
R50: limitación de parada de recorrido del 50% (45° hasta 90°)
R100: limitación de parada de recorrido del 100% (0° hasta 90°)
FA:
FM de acción rápida: rotación de 180° a mitad de fallo
3P: 3 posiciones (solo para retorno por resorte)
3PD: 3 posiciones (tanto para retorno por resorte como para doble efecto) HC: amortiguador hidráulico
Modelo, serie y rotación del actuador: rotación de
90° (estándar) = PT045 B a PT1000 B Rotación de
120° (solo acción doble) = PT052 B a PT752 B Rotación de
135° (solo acción doble) = PT053 B a PT753 B Rotación de 180° (doble efecto y retorno por resorte) = PT058 B a PT758 B
Brida ISO 5211
F04 F05+F07+F10+F12 F14 F16+F25+F30
Dimensiones cuadradas y tipo disponibles (según ISO 5211)
Modelo PT045 U PT050 U PT100 U PT200 U PT250 U PT300 U PT350U PT400 U PT450 U PT500 U PT600 U PT650 U PT700 U PT750 U PT800 U PT1000 U
9DS 11DS 14DS 17DS 22DS 27DS 36DS 46DS 55DS
9 METROS CUADRADOS 11 CUADRADOS 14 CUADRADOS 17 CUADRADOS 22 CUADRADOS 27 CUADRADOS 36 CUADRADOS 46 CUADRADOS 55 CUADRADOS 75 CUADRADOS
Indicador de posición: (en blanco): indicador de posición y anillo graduado MF: indicador multifunción
Tipo de conjunto del actuador:
(vacío): conjunto estándar tipo ST, en el sentido de
las agujas del reloj para cerrar (cierre por resorte)
e indicación de cierre en caso de fallo
de aire (o con puerto presurizado 4
para doble efecto) para montaje en línea.
LF: cierre en sentido contrario a las agujas del reloj (
apertura mediante resorte) e indicador de apertura en caso de
fallo de aire (o con el puerto presurizado
4 para doble efecto) para montaje transversal.
STR: cierre en el sentido de las agujas del reloj (cierre mediante resorte)
e indicador de cierre en caso de fallo de aire
(o con el puerto presurizado 4 para doble efecto)
para montaje transversal.
LFR: cierre en sentido contrario a las agujas del reloj (resorte
para abrir) e indicador de apertura en caso de fallo de
aire (o con el puerto presurizado 4 para
doble efecto) para montaje en línea
G: roscas de conexión de aire según la norma ISO 228 (BSPP) N: roscas de conexión de aire según ANSI B1.20.1 (NPT)
(En blanco): sin grifo Y: grifo
| Fabricante | Air Torque |
|---|---|
| País | |
| Número de pieza | PT350-S17-D |
